INDICAŢII PENTRU MĂSURĂTORI


- Toate dimensiunile trebuie specificate în mm.

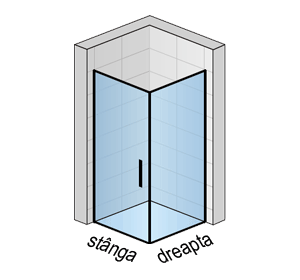

- Schiţa ansamblului este totdeauna văzută din exterior. Definirea denumirii de stânga sau de dreapta rezultă, prin urmare, așa cum se prezintă în următorul grafic.

- Măsurătoarea trebuie efectuată în urma faianţării.

- Abaterea reprezintă cota cu care, pentru o etanşeitate mai bună, o cabină de duş este montată retras faţă de marginea cădiţei.

- În cazul montajului pe cădiţă este luată automat în considerare la execuţia cabinei abaterea- de la 7 la 25 mm în funcţie de model.

- La montajul pe pardoseală cabina de duş se montează fără cădiţă direct pe gresie. În cazul comenzilor standard trebuie luat în considerare faptul că datorită abaterii descrise mai sus dimensiunea concretă a cabinei de duş este mai mică decât dimensiunea comandată. Astfel, de exemplu, un model Swing-Line uşă batantă cu perete lateral cu dimensiunea comandată de 900 x 900 mm are o dimensiune concretă de 870 x 870 mm (de la peretele faianţat pînă la axul sticlei). Din acest motiv, în cazul comenzilor standard trebuie luate în considerare cotele din tabelele de la datele tehnice ale fiecărei serii.

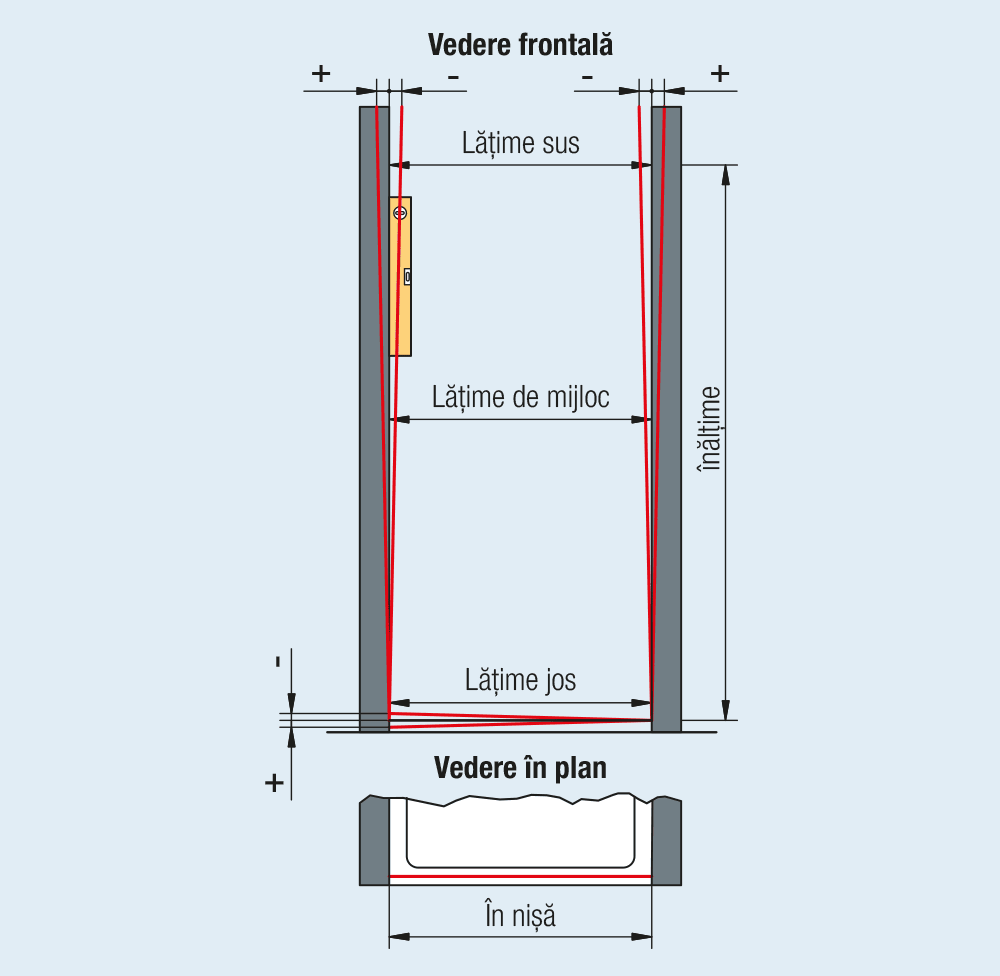

În nişă În nişă
1 A se măsura lăţimea la diverse înălţimi.
2 Verificaţi dacă pereţii sunt perpendiculari şi precizaţi exact abaterile.
3 Verificaţi, de asemenea, perpendicularitatea cădiţei (sau a pardoselii).

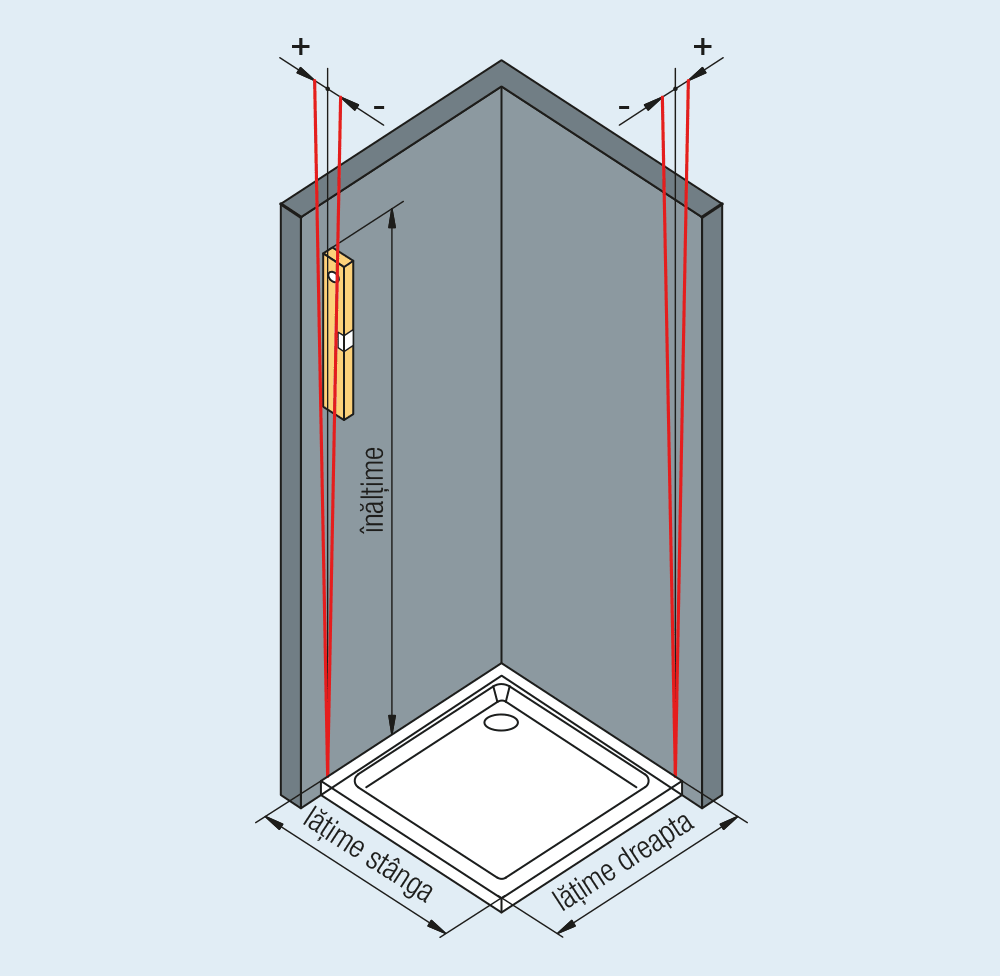

Într-un colţ Într-un colţ
1 Măsuraţi lungimile înspre stânga şi dreapta de la perete până la colţul cădiţei de duş.
2 Verificaţi dacă pereţii sunt verticali şi măsuraţi abaterea.
3 Verificaţi, de asemenea, orizontalitatea vanei

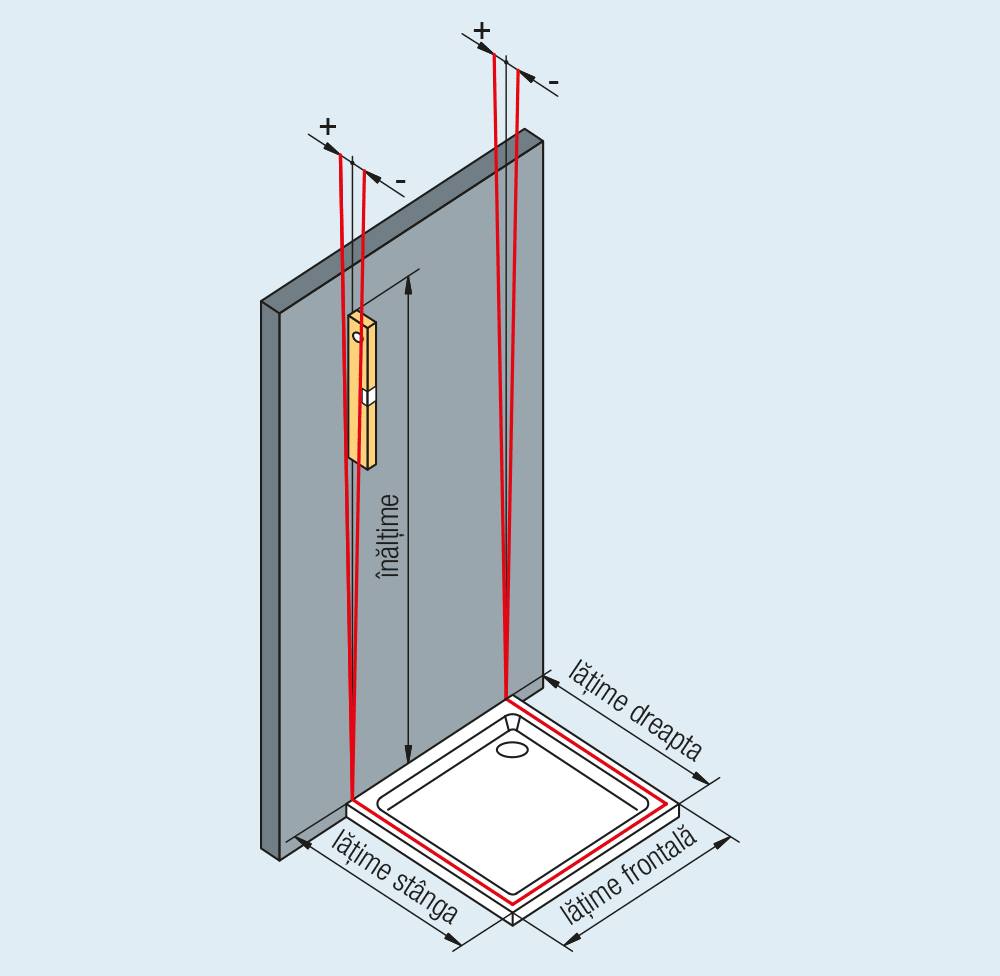

Montaj-U Montaj-U
1 Măsuraţi cele 2 lăţimi de la perete până la marginea cădiţei de duş. Măsuraţi şi lăţimea frontală a cădiţei.
2 Verificaţi dacă pereţii sunt verticali şi precizaţi exact abaterile.
3 Verificaţi, de asemenea, orizontalitatea cădiţei (sau a pardoselii) de duş.
